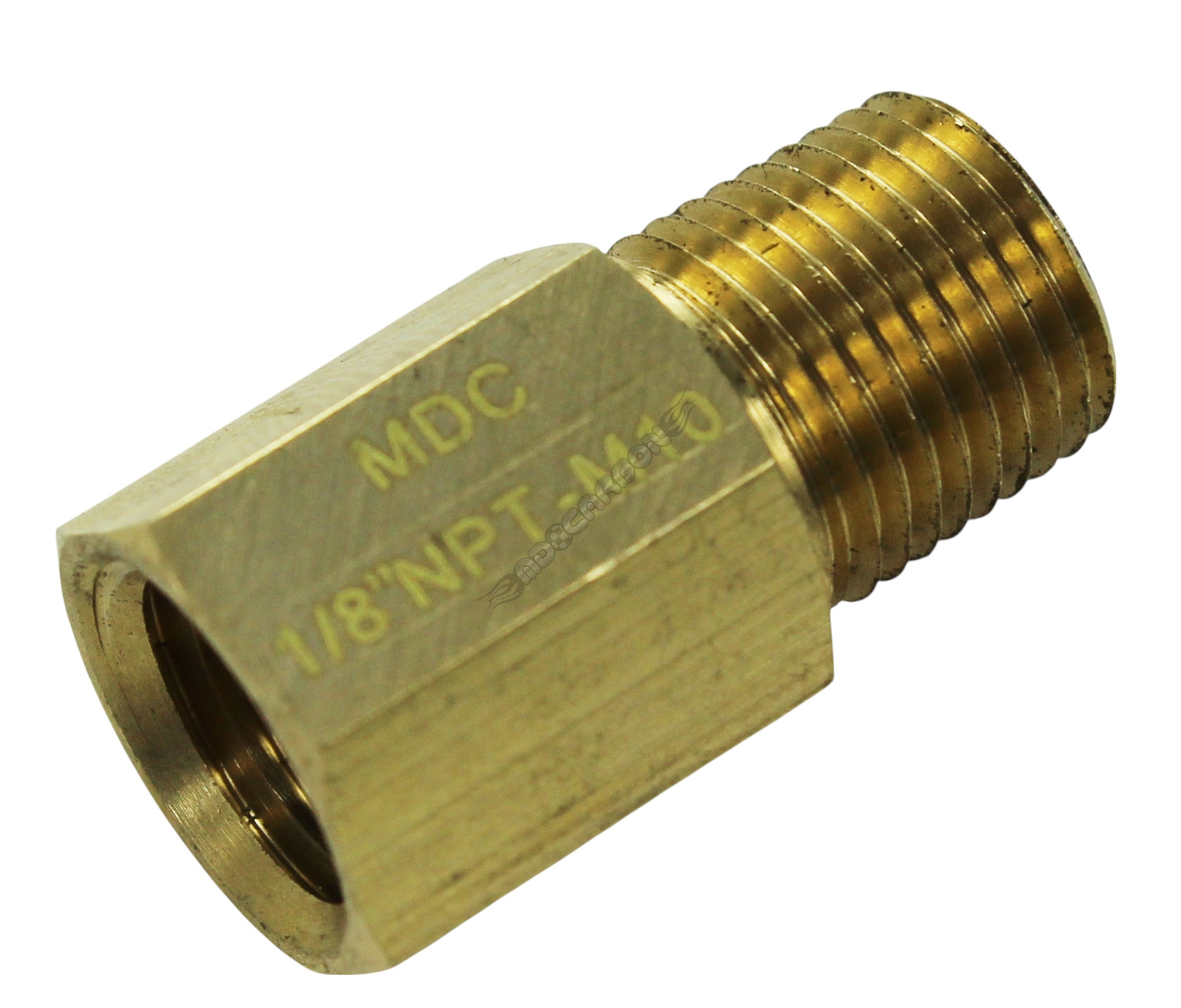

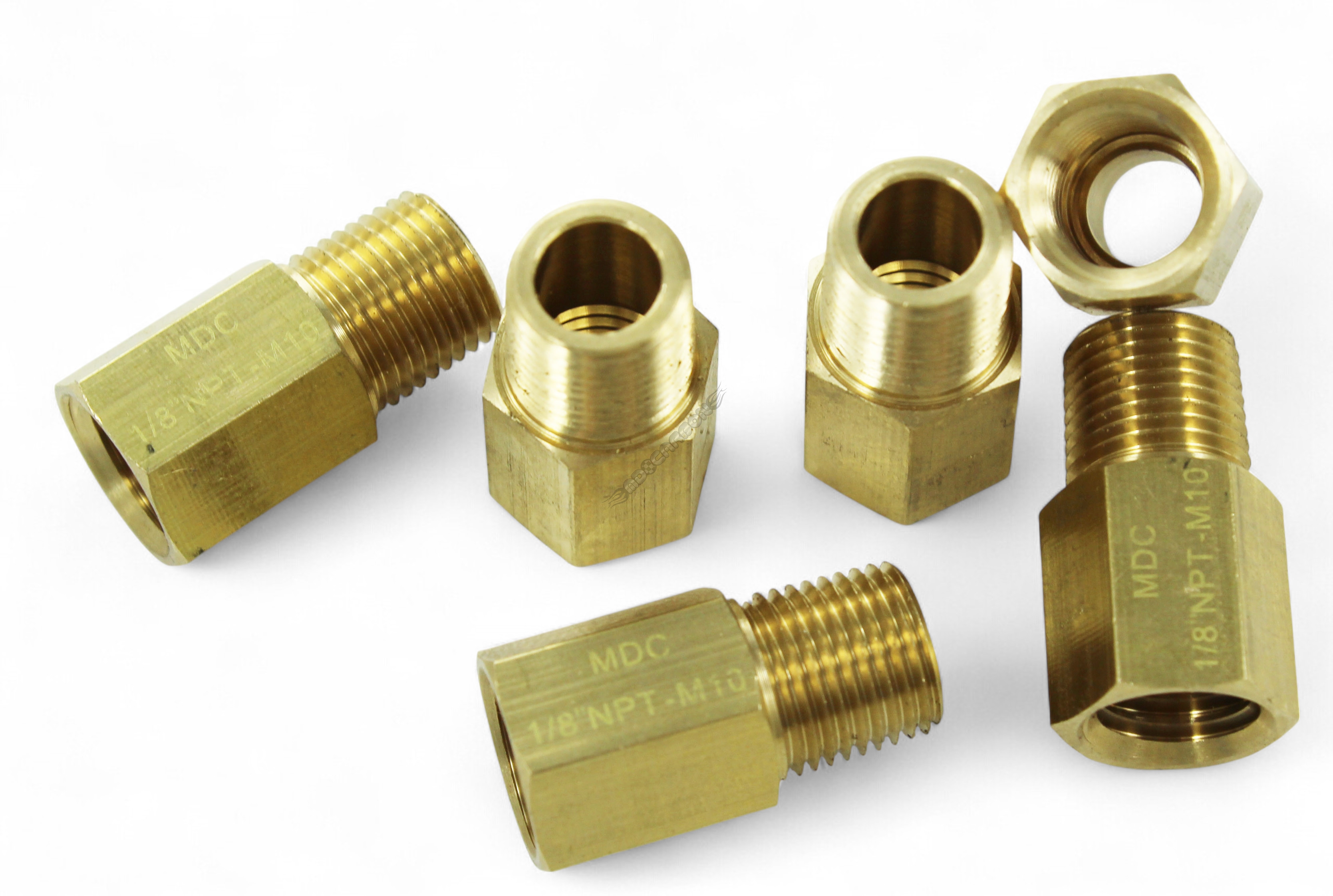

▶️ REDUKCJA WYKONANA Z WYSOKIEJ MOSIĄDZU, ODPORNEGO NA WYSOKIE TEMPERATURY I ŚRODKI CHEMICZNE.
Gwint zewnętrzny: 1/8 NPT
Gwint wewnętrzny:M10x1,5
Długość całkowita : 24 mm
Średnica zewnętrzna: 12 mm
Długość gwintu zewnętrznego: 10 mm
Głębokość wewnątrz: ok. 13 mm

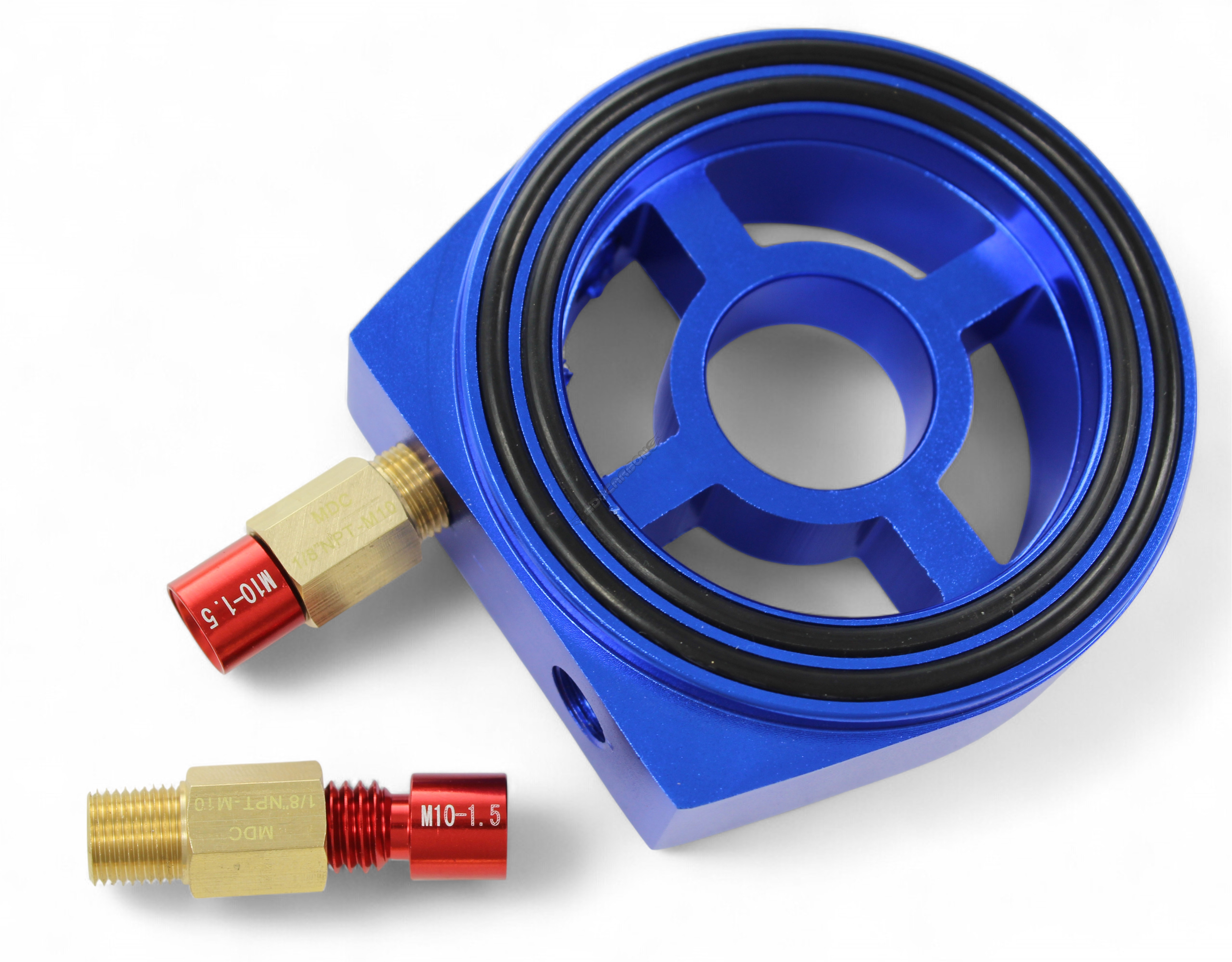

✔️ Gwint 1/8 NPT pasuje do większości czujników wskaźników dodatkowych - ciśnienie oleju , temperatura. Po użyciu adaptera można zaadaptować do gniazda np. czujnik z gwintem M10x1,5.
✔️ W połączeniach z gwintem niemetrycznym stosujemy najpopularniejszy Gwint typu G, znany również jako gwint rurowy walcowy Whitwortha (BSPP), to gwint calowy, walcowy, o zarysie trójkątnym i kącie 55 stopni.
Jest on stosowany głównie w połączeniach rurowych, hydraulice i pneumatyce, gdzie wymagana jest szczelność połączenia. Gwint G jest standaryzowany zgodnie z normą ISO 228.
Oznaczenia gwintu G:
- Gwint G jest oznaczany literą "G".
- Przykład: G1/2, G3/4.
- Oznaczenie to wskazuje średnicę nominalną gwintu w calach.
- W przypadku gwintów rurowych, średnica podawana w oznaczeniu to zazwyczaj średnica wewnętrzna rury, do której gwint pasuje.
- Przykładowo, G1/2 oznacza gwint pasujący do rury o średnicy wewnętrznej 1/2 cala
Przykłady zastosowań:
- Hydraulika: Łączenie rur, złączek, zaworów.
- Pneumatyka: Łączenie przewodów, elementów instalacji pneumatycznych.
- Instalacje wodne i gazowe: Łączenie rur, armatury.
Różnice między gwintami G (BSPP) i R (BSPT):
- Gwint G (BSPP) jest walcowy, natomiast gwint R (BSPT) jest stożkowy.
- Gwint R jest używany w miejscach, gdzie wymagana jest większa szczelność połączenia, na przykład w instalacjach gazowych pod wysokim ciśnieniem.
- Gwinty R wymagają zazwyczaj użycia uszczelki.
